國產光隔離_數字隔離器的三個元素和含義

數字隔離器是用于電子系統中的芯片，用于在傳輸數字和模擬信號時實現高電阻隔離特性，以實現電子系統與用戶之間的隔離。 光耦合器是最常用的。  ，雖然實現了磁隔離和電容隔離，但其功耗，速度，隔離電壓等方面往往不是最佳的。
輸入電信號驅動發光二極管（LED）發出一定波長的光，該光被光電探測器接收以產生光電流，然后被進一步放大并輸出， 完成電光到電的轉換，從而起到輸入，輸出和隔離的作用。 理解數字隔離器的三個關鍵元素的特征及其相互關系對于數字隔離器的正確選擇非常重要。 這三個要素是：絕緣材料，結構和數據傳輸方法。
1.絕緣材料
數字隔離器是通過晶圓CMOS工藝制造的，并且僅限于常用的晶圓材料。 非標準材料會使生產復雜化，從而導致可制造性差和成本增加。 常用的絕緣材料包括聚合物（例如聚酰亞胺PI，可以旋涂成薄膜）和二氧化硅（SiO2）。 兩者均具有眾所周知的絕緣性能，并且已經在標準半導體工藝中使用了很多年。 聚合物是許多光耦合器的基礎，并且作為高壓絕緣體已有很長的歷史。
2.隔離器結構

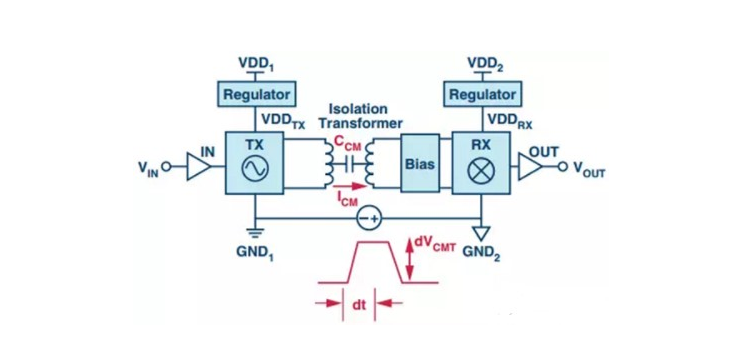

數字隔離器使用變壓器或電容器將數據磁耦合或電容耦合到隔離柵的另一端，光耦合器它使用發出的光 通過LED。
3.數據傳輸方法
光耦合器使用LED發出的光通過隔離柵傳輸數據-當LED點亮時，表示邏輯 禁用時為高電平，表示邏輯低電平。 當LED點亮時，光耦合器需要消耗功率。 對于涉及功耗的應用，光耦合器不是一個很好的選擇。 大多數光耦合器將輸入和/或輸出信號調理留給設計人員，這不一定是非常簡單的任務。
數字隔離設備的創建旨在遵守安全法規，同時最大限度地利用現代CMOS技術的優勢。 因此，數字隔離設備使用半導體工藝技術來創建變壓器或電容器，以傳輸數據而不是光。 通過使用該技術，性能和功能集成得到了改善。
